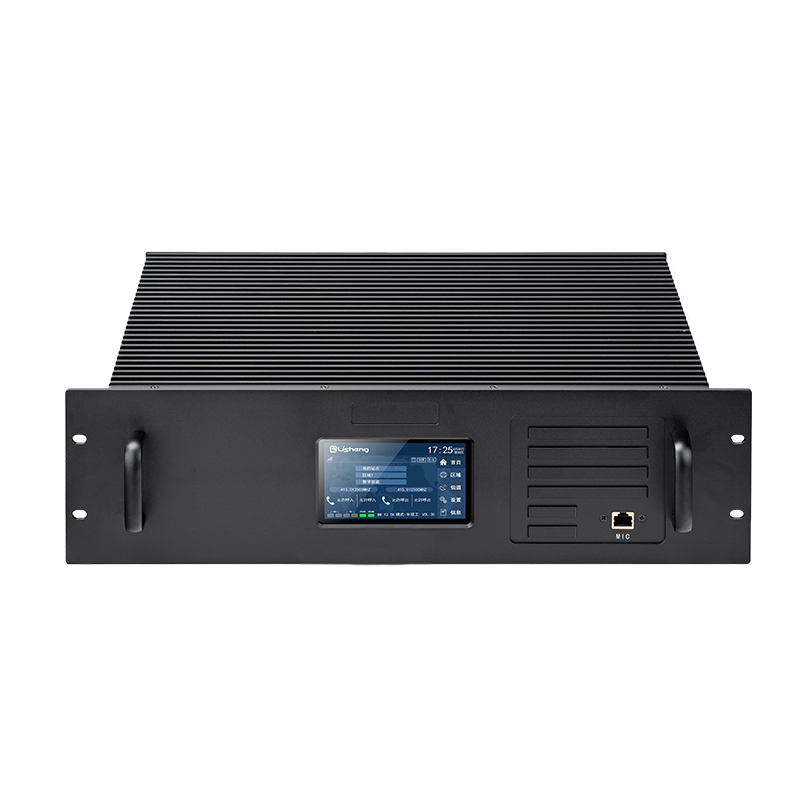

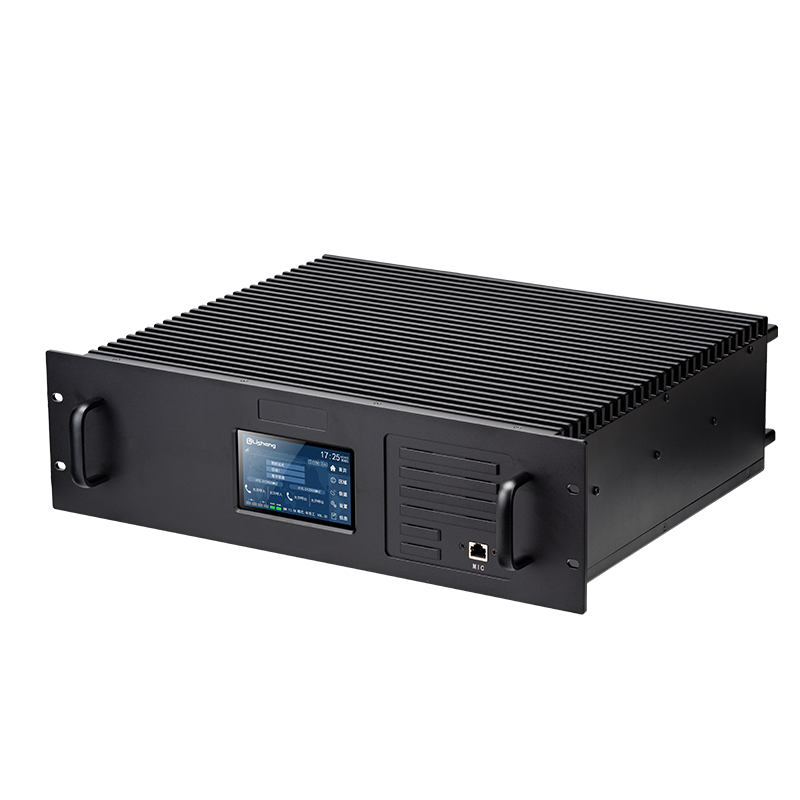

多制式數字集群中繼臺
3U
3U采用了新一代的射頻技術，具有高靈敏度和高噪聲抑制。配合聲碼器的數字糾錯功能，在最嚴苛的噪雜環境中都能轉發清晰的語音；多種通信制式:模擬/DMR/PDT/NXDN，支持數字和模擬通訊，實現了模擬到數字的輕松升級；采用模塊化設計思路，控制單元、發射單元、接收單元各自獨立，大大提高了整機的可靠性，內置專業通信電源；可組建常規IP互聯系統和數字集群系統。除了實現無線通訊功能以外，還可以實現定位、調度等功能。系統支持有線網絡，無線網橋，4G/5G無線和衛星等多種數據鏈路，降低設計和施工難度，靈活地匹配專業用戶的實際條件。
產品方位圖
產品功能特點
產品技術參數
產品配件
采用卓越的射頻發射單元和高效率的功放模塊，通過超大面積鋁合金散熱的設計，能夠在50W 高功率下連續不間斷發射。同時，本系列產品通過加速壽命測試，以優異的質量提供全天候的可靠通訊。
多種通信制式:模擬/DMR/PDT/NXDN
支持數字和模擬通訊，實現了模擬到數字的輕松升級。
采用先進的信號處理技術，大幅提高頻譜利用率。
模塊化設計
采用模塊化設計思路，控制單元、發射單元、接收單元各自獨立，大大提高了整機的可靠性，內置專業通信電源。
內置集群控制器
該控制器采用了高可靠性的4核處理器，具有高效的運算效率和更快的處理速度，使傳統的常規無線通訊系統到數字集群無線通訊系統之間的升級實現完美的無縫銜接，擴展無線通訊系統的通訊范國圍和使用功能。
可組建常規IP互聯系統和數字集群系統。除了實現無線通訊功能以外，還可以實現定位、調度等功能。系統支持有線網絡，無線網橋，4G/5G無線和衛星等多種數據鏈路，降低設計和施工難度，靈活地匹配專業用戶的實際條件。
顯示精準易操作
3U中繼臺采用5寸工業級觸摸屏，通過便捷的操作界面更改各種參數。也可以用編程軟件和編程線通過PC來更改各種參數。
2U中繼臺設備主機采用數碼管顯示信道號碼，六個指示燈分別顯示數模通信類型，兩個時隱的發射狀態和接收狀態，結構簡單，體積小巧，適用于戶外架設臨時站點，或作為車載設備使用

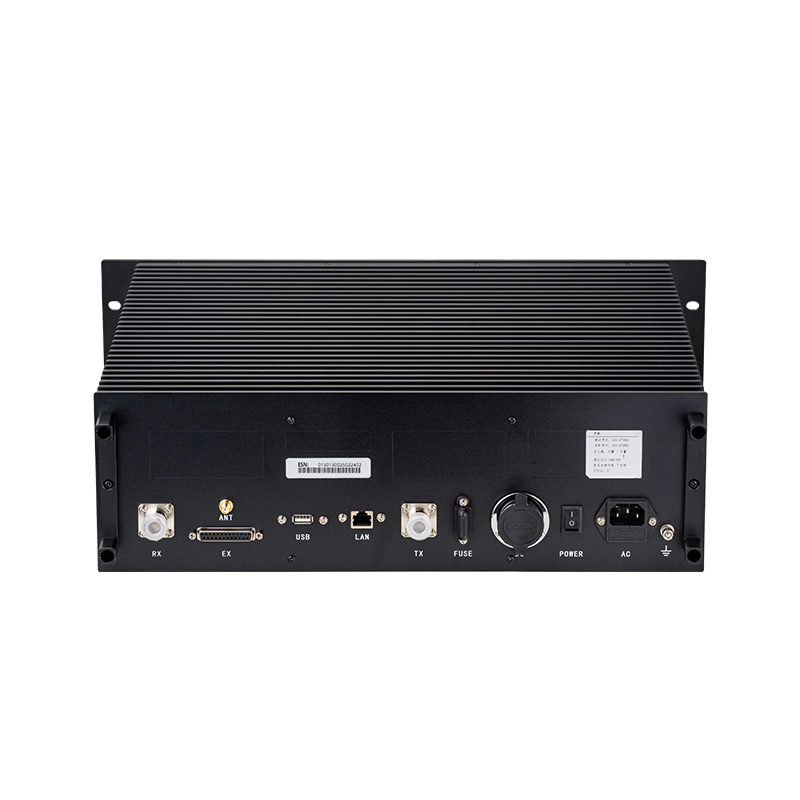

外觀介紹
產品配件
| 一般規格 | |
| 頻率范圍 |
UHF1: 400-470 MHz; UHF2: 450-520 MHz; UHF3: 350-400 MHz VHF: 136-174 MHz |
| 信道容量 | 500 |
| 區域容量 | 32(每組最多32個信道) |
| 尺寸(長x寬x高) | 420×483×132mm |
| 重量 | 15Kg |
| 輸入電壓(交流) | 110V/220V |
| 輸入電壓(直流) | 13.6V±15% |
| 電流 (待機) | <800mA |
| 電流 (發射) | <11A |
| 電流 (接收) | <1900mA |
| 頻率穩定度 | ±0.5ppm |
| 天線阻抗 | 50Ω |
| 數字聲碼器類型 | AMBE+2/NVOC |
| RF連接 | Tx(N)、Rx(N) |
| LCD顯示屏 | 5英寸，800*480像素, 65536色 |
| 智能IP控制器 | |
| CPU | Freescale i.mx6Q 4Core |
| 內存 | 1G DDR3 |
| 存儲 | 8G |
| SD接口 | Micro SD，Max 128G |
| 顯示接口 | 24bit_RGB |
| USB接口 | Mini USB2.0 (OTG) |
| 網絡接口 | 10/100/1000 Mbps Ethernet |
| 接收機 | |
| 信道間隔 | 6.25KHz / 12.5KHz / 25KHz |
| 靈敏度 (模擬) |
0.3μV(12dB SINAD) 0.22μV(typ.) (12dB SINAD) 0.4μV(20dB SINAD) |
| 靈敏度 (數字) |
0.28μV(3%BER@12.5kHz) 0.3μV (3%BER@6.25kHz) |
| 鄰道選擇性 |
62dB@6.25kHz； 70dB@12.5kHz； 75dB@25kHz |
| 互調 | 70dB |
| 阻塞 | 95dB |
| 雜散響應抑制 | 90dB |
|
音頻輸出功率 (在5%失真下) |
2.0W/8Ω |
| 傳導發射雜散 | <-57dBm |
| 發射機 | |
| 輸出功率 | 5~50W |
| 信道間隔 | 6.25kHz / 12.5kHz / 25kHz |
| 發射雜散 |
-36dBm(≤1GHz) -30dBm(>1GHz) |
| FM調制 |
16K0F3E @25kHz； 11K0F3E @12.5kHz |
| 4FSK數字調制方式 |
僅數據：7K60FXD @12.5kHz 語音與數據：7K60FXW@12.5kHz 僅數據：4K00F1D@6.25kHz 語音與數據：4K00F1W @6.25kHz |
| 音頻失真 | ≤3% |
| 音頻響應 | +1～-3dB |
| FM交流聲與噪聲 |
40dB@12.5KHz； 45dB@25KHz |
| 數字FSK Error | <1.5% |
| 鄰道功率 |
60dB@12.5KHz； 70dB@25KHz |
| 瞬態切換鄰道功率 |
≤-50dB @12.5KHz； ≤-60dB @25KHz |
